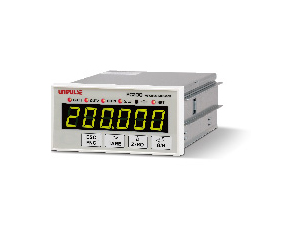

Weighing measurement >FC200 Series
   FC200 Series

 Đơn giản và tăng độ chính xác cho hệ thống cân khối lượng

Phác thảo sản phẩm

Được trang bị tiêu chuẩn với giao diện CC-Link

Kích thước gọn nhẹ : 96x 48mm
Tốc độ chuyển đổi A/D đạt 300 lần/giây cho hệ thống cân như máy đóng bao và cân phễu
Truyền thông RS-485 mở rộng với 32 đơn vị điều khiển trong cùng 1 mạng

  •
  •
  •



FC400 Global standard model High performance design Weighing indicator

F701-S Global standard model High performance design Weighing indicator

Phác thảo sản phẩm



■ Tốc độ lấy mẫu và độ phân giải cao

Tốc độ chuyển đổi A/D và xử lý số đạt 300 lần/giây .Độ phân giải 1/10000 cho mọi tầm ngõ vào.
F701-S Global standard model High performance design Weighing indicator

Đo lường có thể được thực hiện một cách nhanh chóng và chính xác vì tốc độ chuyển đổi A / D cao .


■ Bộ lọc hiệu suất cao

Vì có khả năng chống rung nên việc đo lường có thể được thực hiện nhanh chóng và chính xác
F701-S Global standard model High performance design Weighing indicator



Bộ lọc thông thấp : giảm ảnh hưởng của tiếng ồn điện.

F701-S Global standard model High performance design Weighing indicator



Bộ lọc trung bình: giảm hiệu ứng rung



■ Nhỏ và gọn nhẹ
96W×48H×132.5Dmm . Trọng lượng 450g

■ Mức độ hiển thị được cải thiện!
6 chữ số đèn LED màu xanh hiển thị trong khung có chiều cao 14 mm và sáu đèn trạng thái.


■ Hiệu chỉnh đầu vào tương đương
Hiệu chỉnh lý thuyết có thể được thực hiện dễ dàng bằng cách cài đặt công suất và sản lượng của tỉ lệ load cells.


■ Hiệu chỉnh đa điểm (tuyến tính)

Ba điểm bổ sung có thể được xác định ở giữa zero và span cho tuyến tính tốt hơn.
F701-S Global standard model High performance design Weighing indicator



■ Chức năng trở về 0
Trôi zero hoặc sự thay đổi điểm zero do thay đổi nhiệt độ vv... được hiệu chỉnh tự động


Ví dụ ứng dụng


Chức năng giới hạn thấp /cao và hai chế độ cân:
( chế độ cài đặt 3 điểm & chế độ so sánh vượt ngưỡng /dưới ngưỡng)
F701-S Global standard model High performance design Weighing indicator

RS-485 là giao diện chuẩn.


RS485 (Modbus-RTU) kết nối multi-drop:
tối đa 32 đơn vị điều khiển trên cùng một mạng!
F701-S Global standard model High performance design Weighing indicator

Thông số kỹ thuật


Analog
điện áp kích DC5V ± 5%
dòng điện ngõ ra 120mA
phương pháp Ratiometric
(Lên đến 8 350Ω load cell có thể được kết nối song song)
Tầm tín hiệu ngõ vào -7.0~+7.0mV/V
Phạm vi điều chỉnh zero -7.0~+6.7mV/V
Phạm vi điều chỉnh Span +0.3~+3.0mV/V
Chỉnh độ lợi Lên đến ba điểm đa điểm hiệu chỉnh là có thể sử dụng chức năng tuyến tính
Tính chính xác Phi tuyến tính: trong vòng 0,01% F.S.
Trôi zero:. Trong 0,001% F.S / ℃
Sự trôi độ tăng ích : trong vòng 5 ppm F.S./℃
Bộ chuyển đổi A/D Tốc độ: 300 lần / giây
Độ phân giải: 24 bit (nhị phân)
Phút. độ phân giải chỉ định 1/10000
hiệu chỉnh thứ cấp hiệu chỉnh tương đương

Hiển thị
Đơn vị hiển thị Kí tự cao 14mm
Số hiển thị bằng đèn LED màu xanh lá cây 7 đoạn (6 chữ số)
Dấu trừ hiển thị trên hầu hết các chữ số
Hiển thị tần số Có thể lựa chọn từ 3, 6, 13, 25 lần / giây
(Tốc độ hệ thống là 300 lần / giây).
Phút. độ chia Có thể cài từ 1 đến 50
Dấu chấm thập phân Chọn từ None, 0.0, 0.00, 0.000
(Zero theo dõi hiển thị dựa trên số thập phân)
Hiển thị hiệu chỉnh vượt ngưỡng A / D chuyển đổi đầu ra quá tải
Trọng lượng tịnh> 99999: OFL 1
Tổng trọng lượng> 99999: OFL2
Zero trung tâm Một điểm zero hoặc trung tâm của mỗi giá trị được hiển thị.
Hiển thị trạng thái 6 LED đỏ

Cài đặt
Phương pháp cái đặt Thiết lập bằng hoạt động quan trọng hay cài đặt từ các máy chủ thông qua RS-485
Cài đặt giá trị bộ nhớ Bộ nhớ sử dụng NOVRAM (non-volatility RAM)
Bảo vệ các giá trị thiết lập Bảo vệ có thể sử dụng một thiết lập khóa

Giao diện ...Giao diện truyền thông RS-485
Định dạng bản tin Có thể lựa chọn từ Modbus-RTU vs Uniformat
mức tín hiệu RS-485, hai dây
Khoảng cách đường truyền Khoảng 1 km
Chế độ truyền dẫn Không đồng bộ, truyền bán song công
Tốc độ truyền Có thê chọn 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115.2k bps
Cấu hình bit Bit bắt đầu : 1 bit
Kí tự dài: 7 hoặc 8 bit có thể lựa chọn (8 bit cho Modbus-RTU)
Bit kết thúc : 1 hoặc 2 bits
Bit Parity : None, odd, or even
Delimiter: CR hoặc CRLF
Binary(cho Modbus-RTU)
ASCII(cho UNI-Format)

Đặc điểm kỹ thuật chung
Nguồn cấp điện áp DC24V(±15%)
Công suất tiêu thụ loại 4W
Điều kiện hoạt động Nhiệt độ: Tầm nhiệt độ hoạt động -10 ~ + 40 ℃
Nhiệt độ lưu trữ -20 ~ + 60 ℃
Độ ẩm: 80% RH hoặc ít hơn (không ngưng tụ)
Kích thước bên ngoài 96(W)×48(H)×132.5(D)mm (Trừ hình chiếu)
Khối lượng Khoảng 450g

Tập tin đính kèm
Hướng dẫn hoạt động 1


Kích thước bên ngoài


F701-S Global standard model High performance design Weighing indicator
