Weighing measurement >F730 Series
   F730 Series

                            Bộ hiển thị cân

Bộ hiển thị đầu cân với tính năng lọc cao cho một loạt các ứng dụng như thiết bị cân kiểu sàn và cân đo đơn giản
Được trang bị bộ chuyển đổi tốc độ cao A/D (300Hz), chức năng so sánh cao/thấp, và chức năng thống kê
Tùy chọn giao diện như RS-232C và BCD

  •
  •
  •
  •

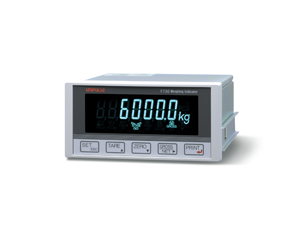

F730 Bộ hiển thị cân

 Tỷ lệ lấy mẫu và độ phân giải cao

Bộ chuyển đổi tốc độ cao A/D và khả năng xử lý kỹ thuật số mạnh 300 lần/giây.
Độ phân giải cao 1/10000 trong tất cả các phạm vi đầu vào (internal 24 bit)
       Cải thiện tầm nhìn và khả năng hoạt động thân thiện
Hiển thị huỳnh quang chân không với tầm nhìn xa tuyệt vời (chiều cao ký tự 18 mm). Công tắc kiểu màng để dễ dàng hoạt động


Bộ lọc hiệu suất cao

Vì có khả năng chống rung nên sự đo lường được thực hiện một cách nhanh chóng và chính xác

                  Chức năng tự hiệu chỉnh về 0
Sự trôi zero hoặc sự thay đổi của điểm zero do thay đổi nhiệt độ vv... được hiệu chỉnh tự động ..


M731 - máy in cho F730 (được bán riêng)

              Trọng lượng, dữ liệu tích lũy, dữ liệu thống kê có thể in ra





Cân chỉnh đầu vào tương đương

Lý thuyết cân chỉnh có thể được thực hiện dễ dàng bằng cách đăng ký công suất và định mức đầu ra của load cells



Cân chỉnh đa điểm (tuyến tính)

Ba điểm bổ sung có thể được định nghĩa ở giữa zero và span cho tuyến tính tốt hơn



Giao diện khác nhau

PRI ( cho kết nối máy in ), RS-232C, RS-485, đầu ra BCD, bộ chuyển đổi D/A có sẵn



Ví dụ ứng dụng

Thiết bị cân kiểu sàn










 Người kiểm tra trọng lượng sản phẩm



Chi tiết kỹ thuật


Analog
Điện áp kích hoạt DC5V ± 5% Dòng điện ra: trong khoảng 90mA
Phương pháp Ratiometric ( load cells lên đến 6 350Ω có thể được mắc song song)
Phạm vi tín hiệu đầu vào −0.3〜3.0mV/V
Phạm vi hiệu chỉnh về 0 Tự động hiệu chỉnh bằng cách xử lý kỹ thuật số 0〜2.0mV/V
Phạm vi điều chỉnh khoảng thời gian Tự động điều chỉnh bằng cách xử lý kỹ thuật số 0.3〜3.0mV/V
Lợi suất hiệu chỉnh Lên đến 3 điểm đa điểm chuẩn là có thể sử dụng chức năng tuyến tính
Độ nhạy đầu vào nhỏ nhất 0.15μV/đếm
Tính chính xác
    Phi tuyến tính : khoảng trong 0.01%/FS
    Trôi zero : Kiểu 0.025μV/℃ RTI
    Sự trôi độ tăng ích: Loại 1ppm/℃
Bộ lọc Bộ lọc thông thấp kỹ thuật số có thể chọn từ 1.5, 2, 3, 4, 5 Hz
Bộ chuyển đổi A/D Tốc độ: 300 lần/ giây Độ phân giải: 24bit (nhị phân)

Hiển thị
Đơn vị hiển thị Ký tự cao 18mm. Số hiển thị (7 chữ số) bằng ống màn hình huỳnh quang
Giá trị hiển thị Dấu trừ ở 5 chữ số được hiển thị lên hầu hết các chữ số có nghĩa
Đơn vị Có thể lựa chọn từ t, kg, g, lb, none
Tần số hiển thị Có thể lựa chọn từ 3, 6, 13, 25 lần/giây ( tốc độ hệ thống 300 lần/giây )
Trạng thái hiển thị Center zero/STAB/TARE/NET/GROSS/ZT/ZALM/LOCK/HI LIM/HI/GO/LO/LO LIM/HOLD/NZ

Tín hiệu bên ngoài
Đầu ra ngoài (3 điểm) HI/GO/LO/HI LIM/LO LIM/Stable/Near zero/Hold/Weight error/RUN
Chọn ba tín hiệu điều khiển/trạng thái đầu ra từ bên trên
Transistor cực thu hở (Emitter = COM terminal)
Đầu ra là LO khi bán dẫn là ON Vceo=30V(max), Ic=120mA(max)
Đầu vào ngoài (3 điểm) Tare/Tare reset/Digital zero/Digital zero reset/Weight value change/Print command/Total print/Feed/Hold/Comparison
Chọn ba tín hiệu điều khiển/trạng thái đầu vào từ bên trên
Đầu vào là ON khi thiếu COM terminal thông qua (relay chuyển đổi, vv) hoặc không tiếp xúc ( bán dẫn, thu hở, vv). Ic = 10mA hoặc ít hơn

Giao diện
SIF 2 dây kiểu giao diện nối tiếp
PRI Giao diện cho kết nối máy in ( cấp tín hiệu: dựa trên RS-232C) (Tùy chọn)
232 giao diện truyền thông RS-232 ( tùy chọn)
BCO giao diện dữ liệu đầu vào song song BCD (tùy chọn)
485 giao diện truyền thông RS-485 (tùy chọn)
DAC giao diện chuyển đổi D/A ( Tùy chọn)
Lên đến 2 giao diện tùy chọn để cài đặt ( chọn một từ PRI hoặc 232C và từ BCO, 485, và DAC)

Đặc điểm kỹ thuật chung
Nguồn cấp điện áp AC100〜240V (+10%−15%)(Miễn phí cấp điện 50/60Hz)
Công suất tiêu thụ loại 5W
Điều kiện hoạt động Nhiệt độ :Phạm vi hoạt động : -10〜+40℃ Phạm vi lưu trữ: -20〜+85℃
Độ ẩm :85%RH hoặc ít lơn ( không ngưng tụ)
Kích thước 144(W)×72(H)×165(D)mm(Loại trừ hình chiếu)
Trọng lượng Khoảng 1.2kg

Thiết bị phụ
3m dây cáp điện AC ( điện trở khối: 125 VAC ) x1
tua vít nhỏ x1
Đầu nối Load cell (Đầu nối JR) x1
Sách hướng dẫn x1
Cáp kết nối máy in (khi tùy chọn PRI được cài đặt) x1
Đầu nối ngõ ra BCD ( khi tùy chọn BCD được cài đặt) x1
Đầu nối RS-485 (khi tùy chọn 485 được cài đặt) x1
Đầu nối chuyển đổi D/A ( khi tùy chọn DAC được cài đặt) x1


Kích thước bên ngoài
