Weighing measurement > F701-S Series

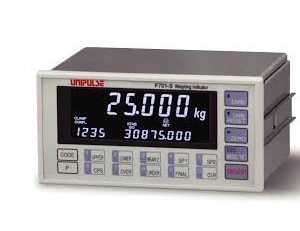

   F701-S Series
Kiểu tiêu chuẩn toàn cầu hiệu suất cao thiết kế báo trọng lượng

Phác thảo sản phẩm

Đơn vị chức năng và kỹ thuật cao.

F701-S với thông số kỹ thuật cao và các chức năng khác nhau như bộ thấp khuếch đại super-low-drift high-precision có độ chính xác cao, nhanh chóng lấy mẫu, chức năng tự cân có ích cho các máy cân tự động và điều khiển I / O.

  •
  •
  •
  •
  •
  •
  •



F701-S Global standard model High performance design Weighing indicator

Đặc điểm


Analog
Điện áp kích DC5V ± 5% Dòng điện ra: trong vòng 90mA Ratio metric type (Tối đa sáu 350Ω load cell có thể được kết nối song song.)
Tầm tín hiệu ngõ vào -0.5 to 3.0mV/V , 0 to 3.0mV/V (when OIML R76-1-compliant)
Phạm vi điều chỉnh zero Tự động điều chỉnh bởi hoạt động kỹ thuật số -0.2 Đến 2.0mV / V, 0 đến 2.0mV / V (khi OIML R76-1-compliant)
Phạm vi điều chỉnh span Tự động điều chỉnh bởi hoạt động kỹ thuật số 0.3 to 3.0mV/V , 0.6 to 3.0mV/V (when OIML R76-1-compliant)
Độ nhạy đầu vào tối thiểu 0.15μV / đếm, 0.5μV / đếm (khi OIML R76-1-compliant)
Tính chính xác
  • Non-linearity
  • within 0.01%/FS
  •
  • Zero drift
  • 0.025μV/℃ RTI typ
  •
  • Gain drift
  • 1ppm/℃ typ
Bộ chuyển đổi A/D
    Conversion rate…300 times/sec.
    Conversion resolution…24bit(binary)
Độ phân giải tối thiểu 1/10000, 1/6000 (when OIML R76-1-compliant)
Hiệu chỉnh thứ cấp Tương đương với hiệu chỉnh đầu vào độ phân giải tối thiểu chỉ để hiệu chuẩn thứ cấp: 1/1000 (nhiệt độ bình thường)

Cài đặt
Phương pháp cài đặt Cài đặt được thực hiện bằng cách điều hành các phím Ngoài ra, cài đặt có thể được thực hiện từ một máy chủ thông qua giao diện RS-485.
Bộ nhớ của giá trị cài đặt Giá trị cân chỉnh và một phần của giá trị đặt: NOV.RAM (nonvolatile RAM) thiết lập các giá trị khác: OF-RAM(nonvolatile RAM)
Bảo vệ các giá trị thiết lập Bảo vệ có thể được thiết lập bởi Khóa chuyển đổi và tham số Khóa.
Mục cài đặt Giới hạn trên / Giới hạn dưới / gần bằng zero / Đặt điểm 1 / Thiết lập điểm 2 / Bồi thường / Trên / Dưới / Final / So sánh ức chế thời gian / Đánh giá quy định thời gian / Toàn thời gian đầu ra / Bồi thường cho ăn thời gian / tự động rơi tự do bồi thường / chức năng 1 trọng lượng / trọng lượng chức năng 2 / Tare đặt / hiển thị Tare / Digital thấp qua bộ lọc / Moving lọc / MD / kỳ ZT / phạm vi ZT / Tổng số lựa chọn so sánh trung bình / Tổng hạn (đáng kể nhất 4 chữ số) / Tổng số giới hạn (ít nhất có ý nghĩa 5 chữ số) / Số lượng hạn / chức năng 3 trọng lượng / không hợp lệ chính · Khóa / lựa chọn Input 1 / chọn ngõ vào 2 / lựa chọn Output 1 / lựa chọn ra 2 / Lỗi lựa chọn đầu ra / lựa chọn sản lượng dự trữ / mật khẩu / túi thời gian đầu ra kẹp / lần Thải / trọng lượng thời gian bắt đầu / AZ lần / lần Đánh giá / chuỗi chế độ 1 / Trình tự mode 2 / điền giá trị tăng cường / mở rộng lựa chọn chức năng 1 / được mở rộng chức năng lựa chọn 2 / cân bằng giá trị trọng lượng / năng lực / Min. phân chia quy mô / DZ lựa chọn giá trị quy định / Hiển thị 1 / Hấp dẫn tăng tốc / Net trên / Gross trên / chọn hiển thị 2 / RS-485 I / F thiết lập / RS-485 loại Truyền thông / RS-485 ID / thời gian trễ / Zero hiệu chuẩn / Span hiệu chỉnh / hiệu chuẩn tương đương / màn hình

Tín hiệu bên ngoài (Bạn có thể chỉ định dù loại PNP (Nguồn) hoặc loại NPN ( Sink) khi đặt F701-S
Tín hiệu bên ngoài
( 16 điểm)
SP1/SP2/SP3/Complete/Discharge/Bag clamp /Error selection 1,2/Output selection 1~6/Reserve 1,2 Tại tín hiệu ON , đầu ra bán dẫn ON. điện áp bên ngoài
※ phải được chuẩn bị riêng của khách hàng
Ngõ vào
(16 điểm)
Cho phép hoạt động / trọng lượng bắt đầu / Dừng / Xả lệnh / Manual xả / cổng Xả mở / Tích lũy lựa chọn rõ ràng / Đầu vào 1 ~ 6 / Mã 1,2,4 Liên hệ (relay, chuyển vv) hoặc không tiếp xúc (transistor, hở vv) có thể được kết nối. điện áp bên ngoài
※ phải được chuẩn bị riêng của khách hàng.

Giao diện
RS-485 giao diện truyền thông (Chọn từ Modbus-RTU và định dạng gốc)
RS-232C giao diện truyền thông (tùy chọn)
BCO: BCD giao diện đầu ra dữ liệu song song (sink type) (tùy chọn)
BSC: BCD giao diện đầu ra dữ liệu song song (source type) (tùy chọn)
DAC:Bộ chuyển đổi D/A (tùy chọn)
ODN:Giao diện DeviceNet (tùy chọn)
PRF:Giao diện PROFIBUS (tùy chọn) ※PROFIBUS-DPV0
CCL:Giao diện CC-Link (tùy chọn)

Hiển thị
Hiển thị 18.5mm cho chiều cao ký tự bằng số hiển thị trên màn hình LCD (7 chữ số)
Sub hiển thị: 7.3mm ở chiều cao ký tự (14 chữ số)
Giá trị chỉ định 5 chữ số: hiển thị phủ định tại các chữ số cao nhất
Giá trị tích lũy 9 digit ※ Điều này có thể được thay đổi để "đếm tích lũy (4 digit)", "Final (5 digit)", "Code (1digit)", "Tổng số discharge count (6 digit)" và "Discharge count (5 digit) "
Hiển thị tần số Chọn từ 1, 2, 5, 10, 20 lần / giây. (Tốc độ hệ thống là 300 lần / giây).
Sức chứa 5 chữ số
Độ chia nhỏ nhất Thiết lập cho phép trong phạm vi 1 ~ 50.
* Chỉ có các thiết lập sau đây là hợp lệ khi OIML R76-1 tuân thủ: 0.001, 0.002, 0.005, 0.010, 0,020, 0,050, 0.01, 0.02, 0.05, 0.1, 0.2, 0.5, 1, 2, 5, 10, 20, 50
Dấu chấm thập phân Chọn từ 0, 0.0, 0.00, 0.000
Hiển thị quá ngưỡng LOAD: Vượt ngưỡng chuyển đổi A/D đầu vào,
OFL1: Net Over,
OFL2: Sức chứa thang chia hiệu chỉnh +9,
-OFL2: Sức chứa dưới hoặc -20 thang chia trên,
OFL 3: Vượt quá giá trị
Zero trung tâm Một điểm zero hoặc trung tâm của mỗi giá trị được hiển thị.
* Chỉ có đúng điểm zero được hiển thị khi OIML R76-1 compliant.
Hiển thị trạng thái CLAMP/SP3/SP2/SP1/HOLD/COMPL./ZT/ZALM/STAB/
TARE/NET/GROSS/NZ/D.CHG/HI LIM/HI/GO/LO/LO LIM/
CZ/LOCK

Đặc điểm kỹ thuật chung.
Nguồn cấp AC100 to 240V(+10%-15%) ( 50/60Hz)
Công suất 15W max.
dòng khởi động 2A, 3 msec: AC240V điều kiện tải trung bình (Bắt đầu lạnh ở nhiệt độ phòng)
Điều kiện hoạt động Nhiệt độ ... hoạt động -10 ℃ đến + 40 ℃ lưu trữ -20 ℃ đến + 85 ℃
Độ ẩm ... 85% hoặc ít hơn (không ngưng tụ)
Kích thước ngoài 192 (W) x 96 (H) × 140 (D) mm
kích thước bảng 186 2 -0 (W) x 92 1 -0 (H) mm
※ độ dày bảng cài đặt: 1.6 đến 3.2mm
Khối lượng Approx. 2kg

File đính kèm
dây đầu vào AC (125V) 2m 1
Đầu nối Loadcell 1
Đầu nối cao su Loadcell 1
Đầu nối tín hiệu ngoài 1
Sách hướng dẫn 1
Tấm đệm cao su 1
Đầu nối ra BCD ( với tùy chọn đầu ra BCD) 1
Đầu nối DeviceNet ( với tùy chọn DeviceNet ) 1
Đầu nối CC-Link ( với tùy chọn CC-Link) 1


Tùy chọn


Model
232 giao diện truyền thông RS-232C
BCO giao diện dữ liệu đầu ra song song (loại Sink)
BSC giao diện dữ liệu đầu ra song song (loại Source)
DAC bộ chuyển đổi D/A
ODN giao diện DeviceNet
PRF giao diện PROFIBUS
CCL giao diện CC-Link


Tùy chọn phụ kiện


Model
CAAC3P-P2 2m cáp ngõ vào AC
CAAC3P-CEE7/7-P1.5 1.5m cáp ngõ vào (điện trở áp:250V)
CA4131 (6 dây) cáp với đầu nối JRC tại một trong 3m cuối
CA4230 JRC-PRC (6dây)0.3m cáp rơ le chuyển đổi
CA4311 JRC-PRC (6 dây) 1m cáp rơ le chuyển đổi (4-dây đến 6 dây) (sử dụng 520A)
CN3P-2P Bộ chuyển đổi phích cắm 3P-2P cho cáp ngõ vào AC
CN10 Đầu nối Loadcell
CN34 Đầu nối D-Sub 9p cho RS-232
CN51 Đầu nối ngõ ra BCD
CN52 Đầu nối FCN series I/O (có nắp)
CN57 Đầu nối FCN series I/O
CN71 Đầu nối CC-Link
CND01 Đầu nối DeviceNet
